ConstraintLayout bias는 양쪽 제약이 있는 View를 정확히 가운데가 아니라 조금 왼쪽, 오른쪽, 위쪽, 아래쪽으로 밀고 싶을 때 쓰는 속성입니다. 5편에서 0dp와 양쪽 제약을 봤다면, 이번 편은 그 양쪽 제약 사이에서 위치를 조절하는 단계입니다.

핵심은 bias는 제약 없이 View를 움직이는 속성이 아니라, 서로 반대되는 두 제약 사이의 위치 비율이라는 점입니다.

ConstraintLayout bias 0.0 0.5 1.0 위치 비교 이미지 — bias는 양쪽 제약이 있는 View를 어느 쪽에 더 가깝게 둘지 정하는 값입니다.

ConstraintLayout bias는 양쪽 제약이 있을 때 의미가 있다

bias를 이해하려면 먼저 양쪽 제약을 확인해야 합니다. 가로 bias는 start와 end 제약이 모두 있을 때 의미가 있습니다. 세로 bias는 top과 bottom 제약이 모두 있을 때 의미가 있습니다.

horizontalBias: start와 end 제약 사이의 가로 위치
verticalBias: top과 bottom 제약 사이의 세로 위치
기본값: 보통 0.5, 즉 가운데
0.0에 가까울수록 start/top 쪽
1.0에 가까울수록 end/bottom 쪽

공식 레퍼런스도 서로 반대되는 제약을 만났을 때 기본은 가운데이며, bias 속성으로 어느 한쪽을 더 선호하도록 조절할 수 있다고 설명합니다.

horizontalBias로 좌우 위치 조절하기

가장 자주 쓰는 예는 horizontalBias입니다. Button을 parent start와 parent end에 모두 연결하면 기본적으로 가운데에 놓입니다. 여기에 horizontalBias를 0.25로 주면 가운데보다 start 쪽에 가까워집니다.

<Button
    android:id="@+id/actionButton"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Action"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintHorizontal_bias="0.25" />

<Button
    android:id="@+id/actionButton"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Action"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintHorizontal_bias="0.25" />

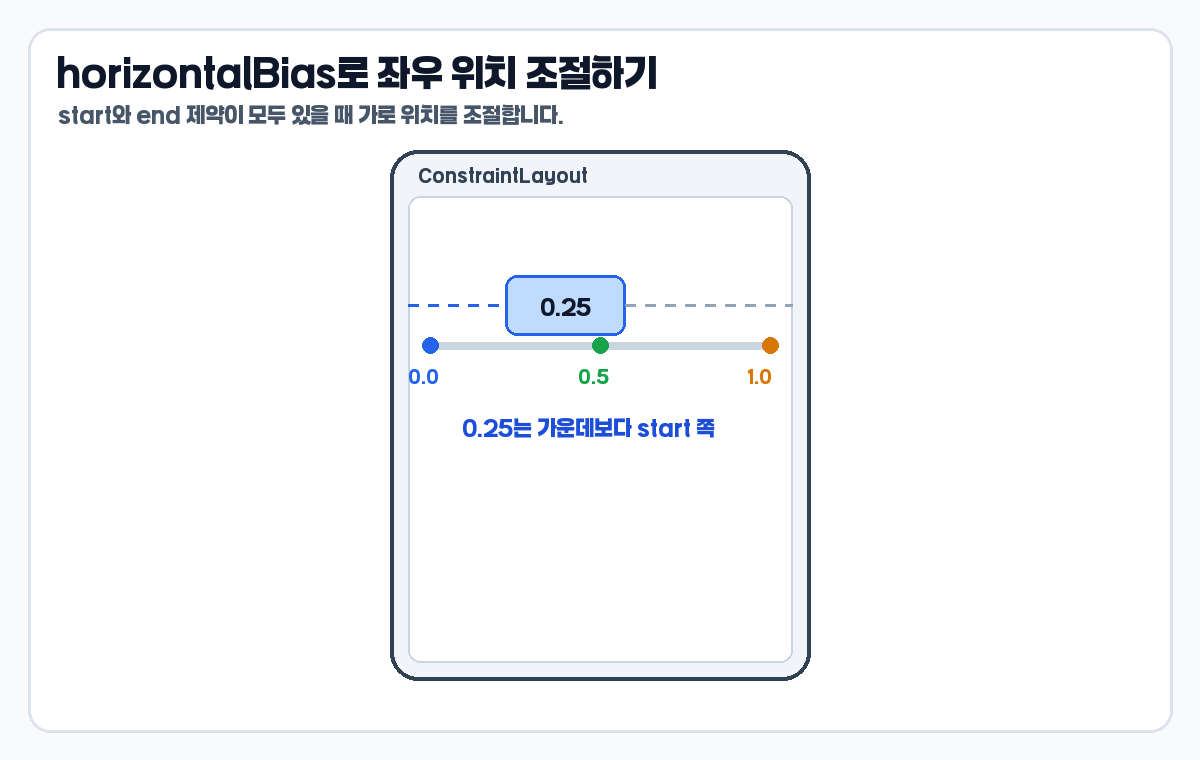

ConstraintLayout horizontalBias 0.25 위치 조절 예시 — horizontalBias는 양쪽 가로 제약 사이에서 View를 start나 end 쪽으로 이동시킵니다.

0.25라는 값은 왼쪽으로 25dp 이동한다는 뜻이 아닙니다. 양쪽 제약 사이에서 start 쪽을 더 선호한다는 뜻입니다. 화면 폭이 바뀌면 실제 픽셀 위치도 달라집니다.

0.0: start 쪽에 가장 가까움
0.5: 가운데
1.0: end 쪽에 가장 가까움
0.25: 가운데보다 start 쪽
0.75: 가운데보다 end 쪽

verticalBias로 위아래 위치 조절하기

verticalBias도 원리는 같습니다. View의 top과 bottom을 모두 parent에 연결한 뒤 verticalBias를 조절하면, View가 위쪽이나 아래쪽으로 치우칩니다.

<TextView
    android:id="@+id/messageText"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Empty state"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintVertical_bias="0.25" />

<TextView
    android:id="@+id/messageText"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Empty state"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintBottom_toBottomOf="parent"
    app:layout_constraintVertical_bias="0.25" />

ConstraintLayout verticalBias 0.25 위치 조절 예시 — verticalBias는 위아래 제약 사이에서 View를 top이나 bottom 쪽으로 이동시킵니다.

빈 상태 화면에서 문구를 화면 정중앙보다 조금 위에 두고 싶을 때 이런 방식이 자연스럽습니다. absolute y 좌표를 쓰는 것이 아니라, parent 위아래 제약 사이에서 비율로 위치를 정합니다.

margin이 있으면 bias 범위도 달라진다

bias는 parent 전체 폭이나 높이만 보고 계산되는 것이 아닙니다. 양쪽 제약과 margin이 함께 있으면, margin을 뺀 남은 공간 안에서 위치가 조절됩니다.

<Button
    android:id="@+id/actionButton"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginStart="32dp"
    android:layout_marginEnd="32dp"
    android:text="Action"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintHorizontal_bias="0.5" />

<Button
    android:id="@+id/actionButton"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:layout_marginStart="32dp"
    android:layout_marginEnd="32dp"
    android:text="Action"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintEnd_toEndOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintHorizontal_bias="0.5" />

ConstraintLayout bias margin 포함 이동 범위 예시 — margin이 있으면 bias는 margin을 제외한 남은 제약 공간 안에서 적용됩니다.

양쪽 margin이 같으면 bias 0.5는 여전히 가운데처럼 보입니다. 하지만 실제 이동 가능한 범위는 parent 전체가 아니라 margin을 제외한 공간입니다. margin이 다르면 같은 bias 값이라도 눈에 보이는 위치가 달라질 수 있습니다.

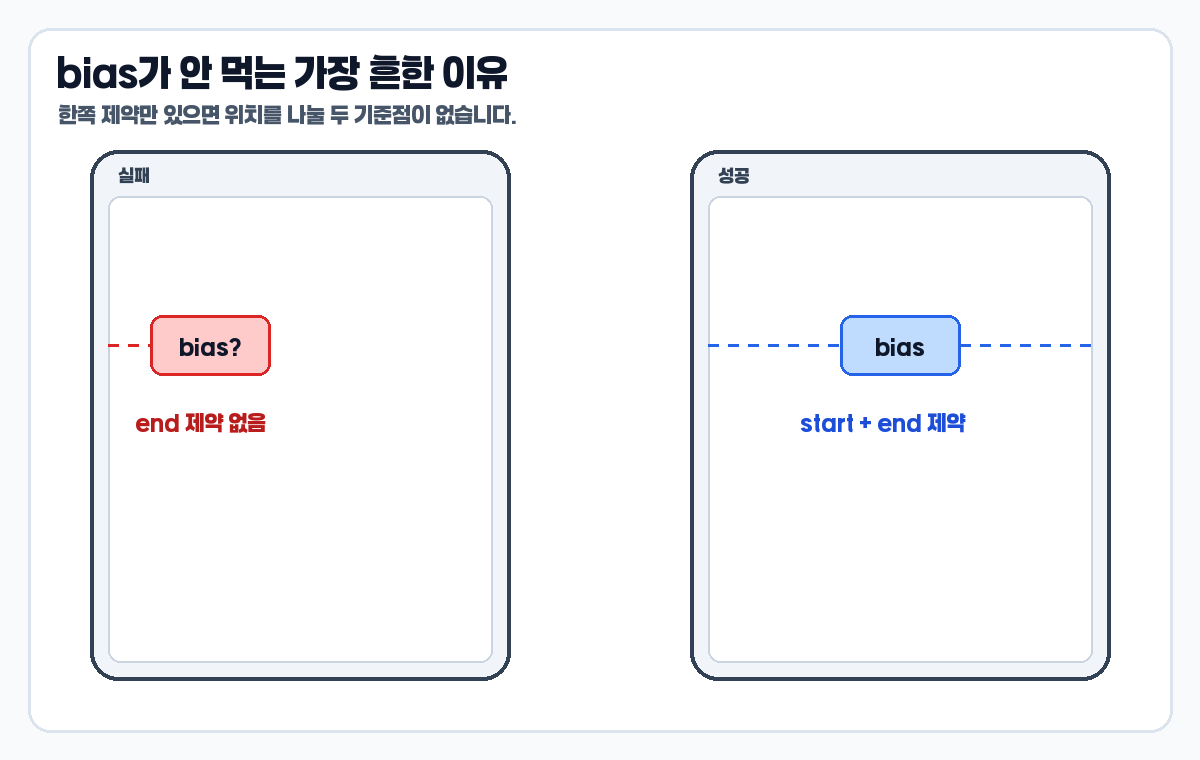

bias가 안 먹는 이유는 대부분 제약이 부족해서다

bias가 안 먹는다고 느껴질 때는 속성 이름부터 의심하기보다 제약부터 봐야 합니다. horizontalBias를 썼는데 end 제약이 없으면 좌우로 나눌 두 기준점이 없습니다. verticalBias도 top 또는 bottom 중 하나가 빠지면 의미가 약해집니다.

<!-- 좋지 않은 예: horizontalBias가 있지만 end 제약이 없다 -->
<Button
    android:id="@+id/actionButton"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Action"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintHorizontal_bias="0.75" />

<!-- 좋지 않은 예: horizontalBias가 있지만 end 제약이 없다 -->
<Button
    android:id="@+id/actionButton"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:text="Action"
    app:layout_constraintStart_toStartOf="parent"
    app:layout_constraintTop_toTopOf="parent"
    app:layout_constraintHorizontal_bias="0.75" />
